 1 概述
ZLDL-RPCCF系列无功功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用功率，减少线损，改善供电的电压质量。

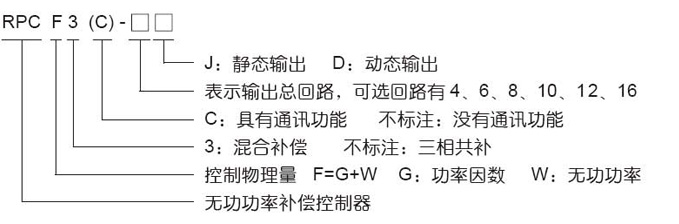

2 型号及含义

3正常工作条件和安装条件
3.1 环境空气温度：-25℃ ~ +50℃
3.2 相对湿度：40℃时 ≤ 50%；20℃时 ≤ 90%
3.3 海拔高度：≤ 2500m
3.4 环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动

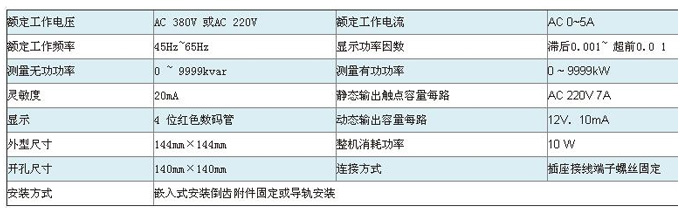

4 主要技术参数

 5 主要结构特点
5.1 以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，在有谐波的场合下能正确显示电网功率因数
5.2. 功率因数测量精度高，显示范围宽
5.3 实时显示总功率因数(PF) 与基波功率因数(DPF)
5.4 实时显示电压畸变率及电流畸变率
5.5 有12 种编码输出方式供用户选择
5.6 16 路输出
5.7 人机界面友好操作方便
5.8 各种控制参数全数字可调直观使用方便
5.9 具有自动运行与手动运行两种工作方式
5.10 具有过电压和欠电压保护功能
5.11 具有电压谐波超标保护功能

5.12 具有断电保护功能数据不丢失

5.13 电流信号输入阻抗低≤ 0.01Ω

6 订货须知
6.1 用户须提供产品回路数、额定工作电压、所配开关为接触器或复合开关
6.2 共分补混合补偿装置应选用RPCF3-16 型无功功率自动补偿控制器
